Instalasi Komputer
Langkah kerja melepas soket processor
- Tekan pengait/pengunci soket processor kebawah lalu arahkan kesamping dan angkat, kemudian buka penutup soket
Processor
Langkah Kerja Mengambil Processor Dari Pelindung/Pembungkus Processor
-Ambil processor dengan memegang bagian kanan dan kiri processor, lalu angkat processor
•Memasang
Processor
•Perhatikan pin pertama yang ada pada processor dan soket processor, letakkan processor pada bagian yang sama dengan soket
processor yaitu dengan melihat pin pertamanya.
Langkah kerja menutup soket processor:
Tutup penutup soket processor, kemudian tekan pengait processor lalu kait kembali hingga mengunci
Heatsink
Langkah kerja memasang Heatsink
Letakkan heatsink sesuai dengan lubang pengunci kemudian tekan pengunci secara menyilang lalu putar kekanan untuk mengunci
Lalu pasang kabel heatsing ke Port CPU FAN
Langkah kerja melepas Heatsink
-Lepas kabel heatsink
-Kendorkan pengunci heatsink, angka pengunci secara menyilang kemudian angkat heatsink
RAM(Random Access Memory)
Langkah kerja memasang RAM
- Buka pengait RAM letakkan RAM sesuai dengan posisinya kemudian tekan RAM dengan kedua tangan secara bersamaan sampai terdengar bunyi “klik”
Hardisk
Langkah
kerja memasang hardisk
-Pasang hardisk pada posisinya yang telah
ditentukan
pada casing
pada casing
-Kemudian beri baut kanan kiri dan kencangkan
Optical
Drive
•Langkah
kerja memasang optical drive:
-Melepas baut casing depan
-Kemudian letakkan optical drive pada tempat yang
telah ditentukan
-Lalu pasang baut untuk mengencangkan optical
drive pada bagian kiri dan kanan secara menyilang
-Lepas penutup optical drive yang berada pada
penutup depan casing
-Letakkan kabel-kabel power diatas optical drive
kecual kabel power
-Lalu pasang kembali bagian depan casing lalu
baut dan kencangkan
Motherboad
-Memasang motherboad ke casing
- letakkan motherboad pada casing , posisikan lubang baut yang pas dengan yang ada di casing
- Setelah pas, lalu beri baut dan kencangkan
-Memasang motherboad ke casing
- letakkan motherboad pada casing , posisikan lubang baut yang pas dengan yang ada di casing
- Setelah pas, lalu beri baut dan kencangkan
Kabel
Power Supply
•Langkah
memasang kabel power supply:
-Pertama pasang kabel 24pin ke motherboad
-Kemudian pasang kabel 4 pin ke motherboad
-Lalu pasang kabel power Sata ke optical drive
dan hardisk
Kabel
SATA
•Langkah
memasang kabel SATA:

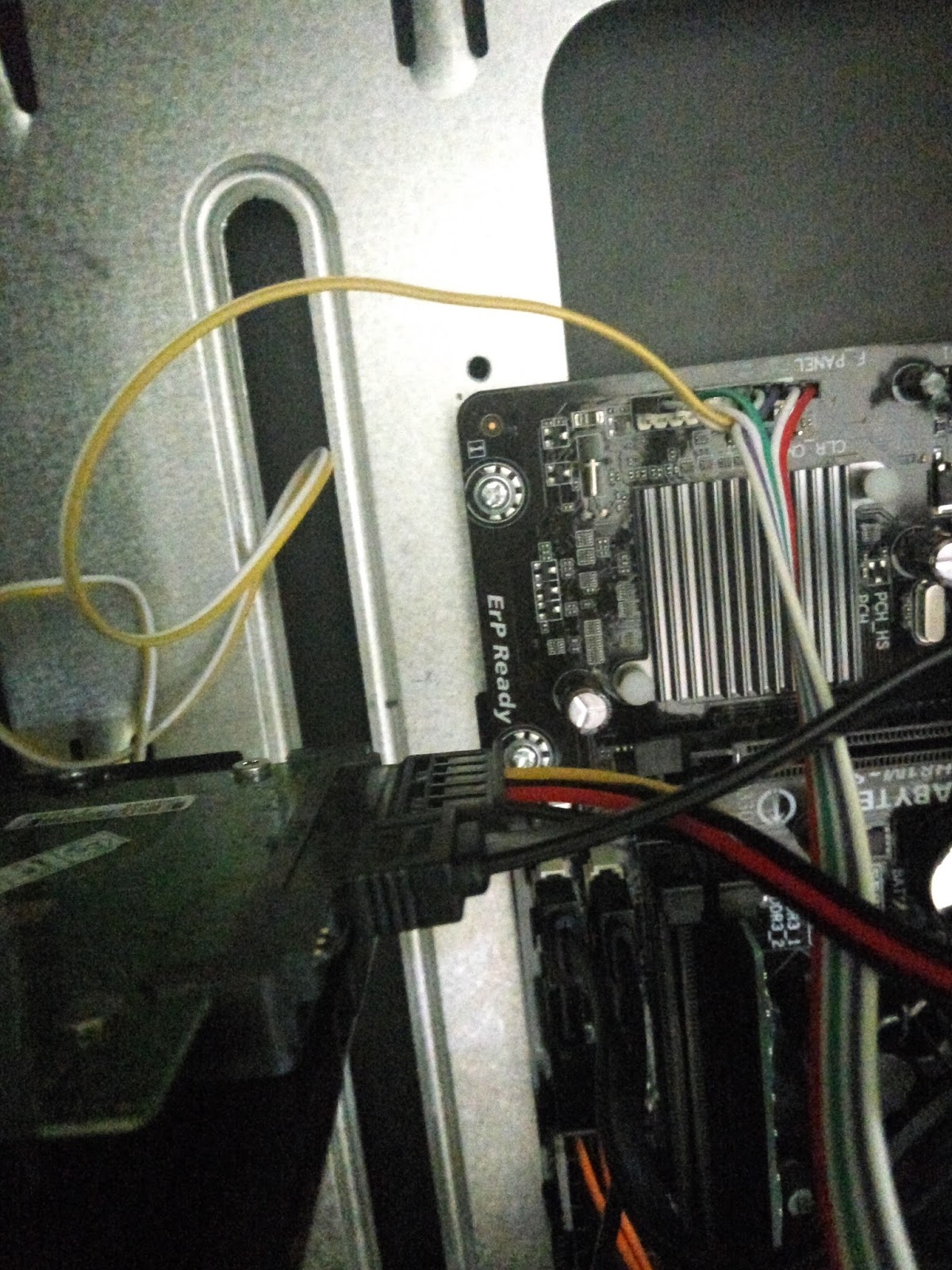

-Langkah pertama pasang kabel sata ke motherboad
lalu pasang ke hardisk
-Untuk optical drive juga sama, bedanya setelah
pemasangan ke motherboad lalu pasang ke optical drive
Cabel casing
Dalam memasang kabel casing harus sesuai dengan
yang ada pada buku panduan
- Langkah
pertama memasang kabel power ke matherboard
-kabel
reset ke matherboard
-kabel
audio ke matherboard
-kabel
Power LED ke matherboard
-kabel
HDD LED ke matherboard
-kabel
USB ke matherboard
